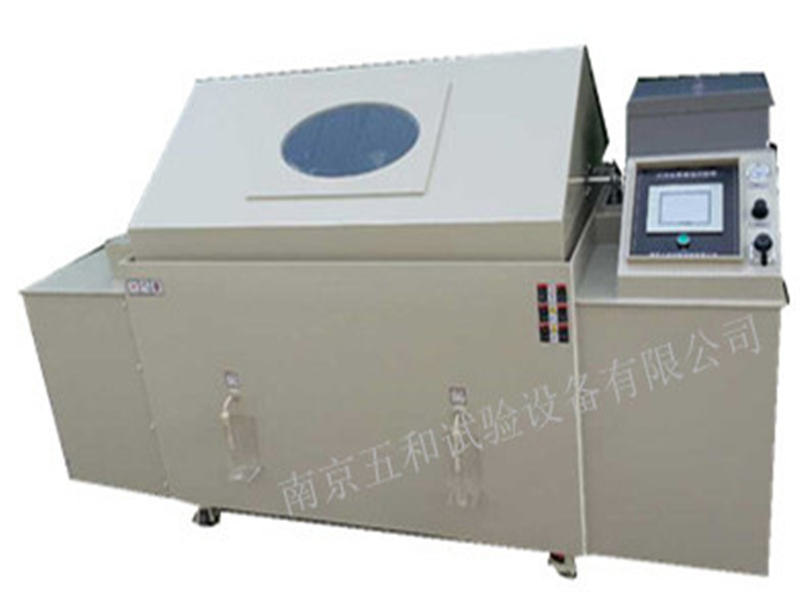

當前位置：JYWX-750 交變鹽霧腐蝕試驗箱
五和交變鹽霧腐蝕試驗箱：保修壹年,終身維護,定期回訪,聽取客戶建議,建立客戶服務檔案；
執行標準
參照GB/T2423.17-93、GB/T2423.18—2000、GB/T10587-2006、GB/T6461-2002、GB10125-1997、GJB150.11-86、 GB 6458、GB 6459、GB6460、GB 5938、GB 5939、GB 5940、GB 1771；
驗收標準：GB 5170
一、設備主要技術規格及參數
1、型號 工作室尺寸 外形尺寸 功率
FJYWX-150 D450*W600*H400 D700*W1400*H1000 3.0kW
FJYWX-250 D600*W900*H500 D850*W1800*H1150 4.0kW
FJYWX-750 D750*W1100*H500 D1050*W1950*H1200 4.5kW
FJYWX-010 D850*W1300*H600 D1150*W2300*H1350 7.0kW
FJYWX-016 D850*W1600*H600 D1150*W2600*H1350 8.0kW
FJYWX-020 D900*W2000*H600 D1200*W3100*H1400 10.5kW
2、材料： 箱體外殼為PP，內膽PP板，箱蓋進口透明PVC
3、溫度范圍： RT+10℃～+50℃ +60℃ +80℃
4、濕度范圍：85～98%R?H50～98%R?H
5、飽和筒：RT+10℃～+70℃
6、溫度均勻度：≤±2℃
7、溫度波動度：±0.5℃
8、濕度均勻度：±2 -3 % R?H
9、鹽霧沉降量：1.0-2.0ml/80cm2.h
10、鹽霧液濃度：5±0.5%
11、濕度范圍：≥95%RH
12、空氣壓力：0.2 – 0.4Mpa
13、噴霧壓力：0.05～0.17 Mpa/cm2
14、噴霧方式：氣動式，連續、間斷噴霧可隨意調節
15、試驗時間：0—999 H、M、S可調
16、周期時間：0--99 H、M、S可調
17、樣品架：滿足15—30度傾斜
18、試驗方法：中性鹽霧試驗，酸性鹽霧試驗，銅加速鹽霧試驗
19、使用環境溫度： 10℃～ 35℃
20、使用環境濕度：≤85%；
21、電源要求：AC 220V、 380V三相五線制
二、參 照 標 準
1、本交變鹽霧腐蝕試驗設備符合并適用我國頒布的專門用于電工電子產品鹽霧試驗的標準GB/T 2423.17—1993 GB/T2423.18--2000；
2、用于金屬覆蓋層的鹽霧試驗標準GB 6458、GB 6459、GB6460；
3、專門用于考核輕工產品電鍍層的鹽霧試驗標準GB 5938、GB 5939、GB 5940；
4、主要適用于油漆層的鹽霧試驗標準GB 1771標準及國際上目前正在使用的有關鹽霧腐蝕的其他標準。
三、加熱及溫度控制系統
1、 采用U型合金高速加溫電熱管；
2、 溫濕度控制儀表采用觸摸屏，全進口超大畫面，操作簡單，程式編輯容易，帶R232通訊口；
3、 準度：0.1℃(顯示范圍)；
4、 解析度：±0.1℃；
5、 感溫傳感器：PT100鉑金電阻測溫體；
6、 控制方式：熱平衡調溫調濕方式；
7、 溫濕度控制采用P . I . D＋S.S.R系統同頻道協調控制；
8、 具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為準確穩定；
9、 控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示；
10、 具有10組程式、每組100段、每段可循環999步驟的容量，每段時間設定較大值為99小時59分；
11、 資料及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機；
12、 具有RS-232或RS-485通訊界面，可在電腦上設計程式，監視試驗過程并執行自動開關機、打印曲線、數據等功能；
13、 控制器具有熒屏自動屏保功能，在長時間運行狀態下更好的保護液晶屏（使壽命更長久）
14、 執行元器件：施耐德交流接觸器，小型繼電器，固態繼電器
15、 試驗箱超溫、缺水保護，
16、 飽和器缺水保護；
17、 試驗運行指示；
18、 試驗結束指示；
四、結構設計簡介
1、本交變鹽霧腐蝕試驗箱外形設計美觀，結構合理，線條平滑、自然流暢。
箱體外殼材料選用進口PP塑料板材，外表光潔明亮無劃痕，耐腐蝕、易清洗、無泄露。
2、內膽為PP塑料板材，較高耐溫100度。
3、箱蓋材料為臺灣進口透明PP或PC板材，耐高溫，同樣耐腐蝕、易清洗、無泄露。
4、在試驗過程中可以從外部清楚地觀察到室內的試驗狀況而不影響試驗結果。
5、并且箱蓋設計成110度好的頂角，使試驗過程中產生的冷凝水不會滴落到樣品上影響試驗結果。
6、箱蓋與箱體采用水密封，防止鹽霧外溢，從而影響試驗結果和腐蝕室內其它設備，甚至可能對試驗操作人員造成的傷害。
7、交變鹽霧腐蝕試驗箱設備的噴霧試驗滿足箱內溫度35℃, 鹽霧沉降量：1—2mL/80cm2 ?h,噴霧時箱體內外壓力平衡；
8、空氣飽和器溫度范圍為Rt+5℃--75℃,圓筒型全不銹鋼制作,正常耐壓0.4MPa,自動補水系統可連續噴霧不用補充純凈水。
9、潮濕試驗滿足箱內溫度40℃,相對濕度93%±2 -3 % R?H,較后還可以做浸泡、烘干等試驗，全自動轉換,智能型儀表程序化控制。
10、超大的鹽水箱安置在設備的右側,方便添加鹽水及對鹽水箱的清洗。超大容量可以至少連續噴霧一周，并且隨時可以清楚地觀察鹽水液位。
11、箱體加熱為內膽水槽式加熱方式，升溫快，溫濕度分布均勻。樣品架按國家標準設計成上下兩層按15度和30度傾斜，也可采用掛鉤方式。
12、交變鹽霧腐蝕試驗箱設備控制系統設計于箱體右側，操作簡單,電控柜的后部安裝一只排風扇,將工作中產生的熱量散發到設備的外部。
四、設備使用條件
1、 環境溫度：5℃～＋28℃；
2、 環境濕度：≤85%；
3、 電源要求： AC220V380V
五、備品備件及技術資料
1. 提供質保期內為確保該設備安全、穩定、可靠運行所必需的備品備件（易損件）。
2. 提供操作使用說明書、隨機主要配套件的說明書、結構總圖、裝箱清單、備件明細表、電氣原理圖及結構示意圖,以及買方正確使用和維修該設備而要求賣方提供的其它有關資料。
3. 附件：
1）內裝品：噴霧塔、置物架、置物棒、標準量筒、收集器、玻璃噴嘴、除霧系統
2）附件：試藥氯化鈉（Nacl）1瓶（含PH試紙）、量杯1只、水桶1只、連接氣管1根、塞子2只
